回轉窯設備
配套設備
赤鐵礦回轉窯
赤鐵礦回轉窯概述：
赤鐵礦回轉窯是我公司經過年精心設計研發而成,具有效率高,烘干速度快；該赤鐵礦回轉窯結構合理、制造精良、生產過程控制方便可靠、易損件少、運轉率高。
赤鐵礦回轉窯結構組成：

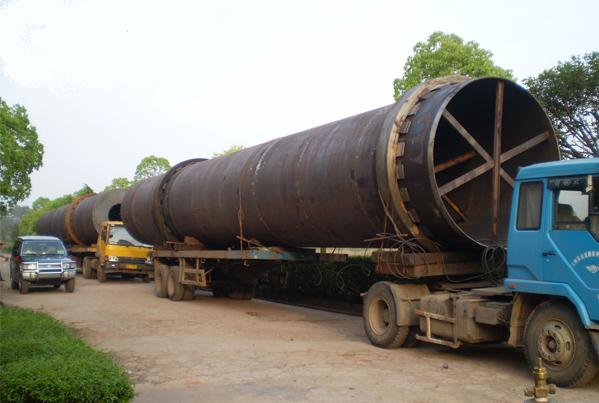

赤鐵礦回轉窯由窯頭、窯體和窯尾三部分組成。回轉窯的主體，有30~150米長，圓筒形，中間有3~5個滾圈。筒體在工廠加工成3~10段，由大型卡車運輸?shù)侥康牡睾蠛附佣伞Ｆ渲袧L圈部分也俗稱（胎環）由鋼水澆鑄而成，滾圈部分窯體由于承重所以比其他部分窯體鋼板稍厚。支撐拖輪，也是窯體的一部分和滾圈對應與地基相連，是整個赤鐵礦回轉窯的承重支柱。通常一組托輥，由兩個托輥和兩個擋輪組成。赤鐵礦回轉窯在正常運轉時里面要鋪上耐火磚。
赤鐵礦回轉窯工藝流程:
一、原礦從儲庫經電子皮帶計量秤、皮帶輸送機、穩料倉、鎖風閥直接喂入回轉窯窯尾，窯尾只設穩料倉，以減少投資。
二、礦石進入回轉窯首先進行加熱，原礦在窯內和熱氣流逆向移動，在加熱區原礦被加熱到還原溫度后進入到還原區，
三、還原區火焰中心溫度控制在1000℃左右，還原區熱氣氛溫度控制700℃左右與還原煤氣反應還原成磁鐵礦。
四、之后進入冷卻帶，與進入的煤氣相遇，煤氣受到預熱，礦石被冷卻后排出窯外，經連續斗式輸送機水冷后，入儲庫待選。赤鐵礦回轉窯主要是采用塊、粉混燒，以降低運營成本。
赤鐵礦回轉窯技術參數：
|
規格（米）
|
Φ2.3×32
|
Φ2.4×36
|
Φ2.5×40
|
Φ2.7×42
|
Φ3×28
|
|
產量（噸/天）
|
103
|
120
|
160
|
228
|
480
|
|
窯體斜度（%）
|
3.5
|
3.5
|
3.5
|
3.5
|
4
|
|
支承數（個）
|
3
|
3
|
3
|
3
|
3
|
|
擋輪形式
|
機械
|
機械
|
機械
|
機械
|
機械
|
|
窯體轉速（分）
|
0.156-1.56
|
0.132-1.32
|
0.132-1.32
|
0.45-1.35
|
0.8-1.45
|
|
電機功率
|
30
|
37
|
37
|
40
|
75
|
|
減速器
|
ZS1250
|
ZS1250
|
ZS1450
|
ZS1450
|
ZS1450
|
|
重量
|
97.2
|
111
|
139
|
165
|
188.7
|

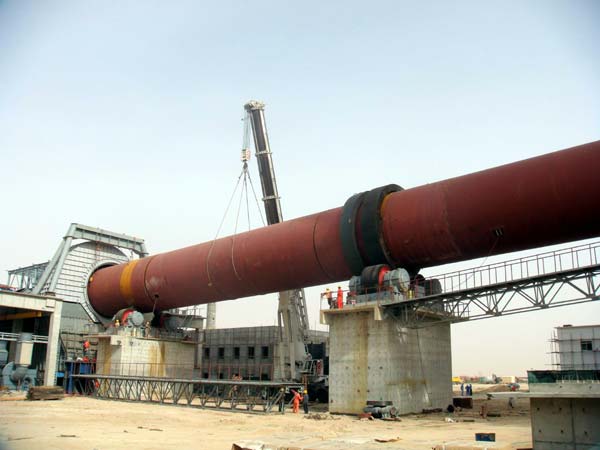

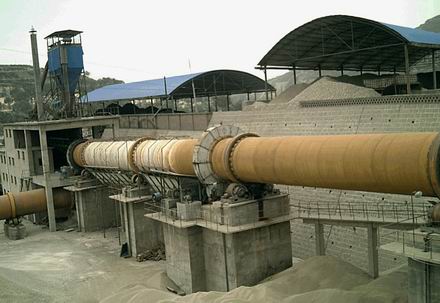

赤鐵礦回轉窯生產車間：
本站聲明: 河南晨洋機械為用戶量身打造不同產量的自動化回轉窯生產線，滿足用戶各種烘干需求，公司擁有一支經驗豐富，技術精湛的銷售服務團隊和完善的服務體系，在全國多個城市設有客戶服務網點， 服務方式靈活多樣，為客戶提供完善的安裝、售后服務，同時公司不斷運用電子商務拓展市場，還實施互聯網銷售，跟蹤作業，與客戶零距離接觸，咨詢回轉窯價格請撥打:13629845333
